電子精密プレス部品は現代のエレクトロニクスの精度と信頼性をどのように向上させることができるか

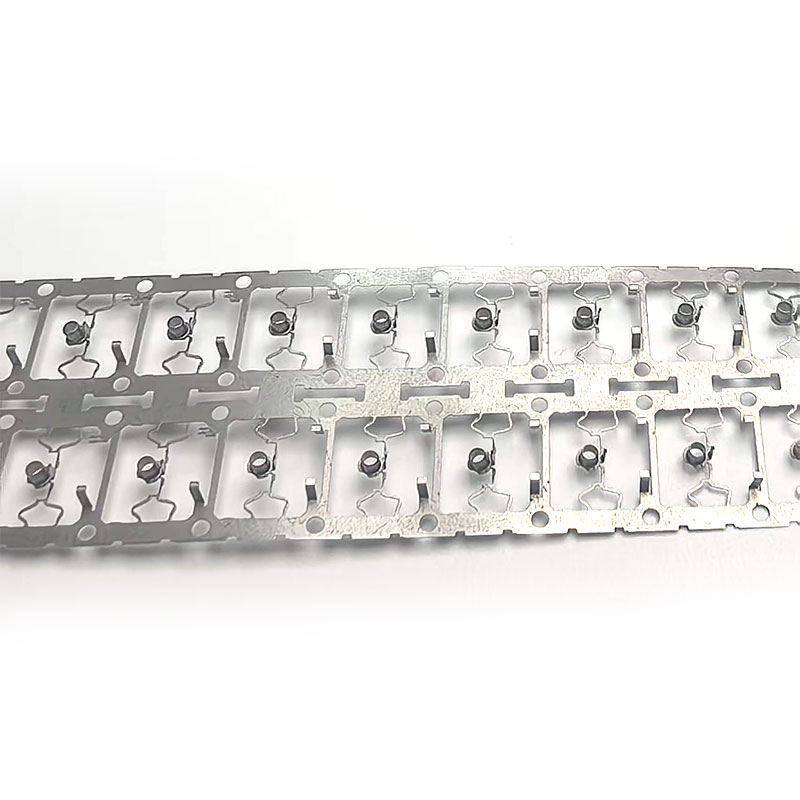

電子精密プレス部品コネクタ、センサー、自動車エレクトロニクス、通信機器に使用される小型、導電性、高精度のコンポーネントを製造するために不可欠です。キレンは、精密スタンピングと EDM 技術を組み合わせて、寸法公差が ±0.005 mm までの複雑な金属コンポーネントを製造し、プロトタイプ開発と大量生産の両方をサポートします。

電子製品の小型化、薄型化、統合化が進むにつれ、メーカーは、安定した導電性、機械的強度、信頼性の高い組み立て性能を実現しながら、厳密な寸法を維持できる金属コンポーネントを必要としています。電子精密スタンピングは、端子、接点コンポーネント、シールド部品、バネ要素、その他の複雑な金属構造を生産規模で形成する効率的な方法を提供します。 Qiren は、EDM 金型製造、精密スタンピング、インテリジェント検査、プロセス制御を組み合わせることで、エレクトロニクス、自動車エレクトロニクス、医療機器、通信アプリケーション向けにカスタマイズされたソリューションを提供します。 ±0.005 mm の寸法公差機能、材料適応性、および表面品質管理が報告されているため、精密スタンピングは要求の厳しい電子部品用途に適しています。

目次

1. 電子精密プレス部品が重要な理由
2. 主な利点は何ですか?
3. どのような材料が使用できますか?
4. 精密プレス部品はどのように製造されますか?
5. どこで使用されますか?
6. バイヤーは精密スタンピングのサプライヤーをどのように選択すべきですか?
7. よくある質問
8. 結論

電子精密プレス部品が重要な理由

現代の電子製品は小型金属部品への依存度が高まっています。コネクタ端子、シールド要素、接点スプリング、バッテリーコンポーネント、または導電性サポートは、従来の機械コンポーネントのほんの一部のサイズですが、完成した製品の性能に直接影響を与える可能性があります。

このため、精密スタンピングは単に板金を切断して成形するだけではありません。製造プロセスでは、寸法精度、材料の変形、バリ、表面品質、再現性を管理する必要があります。電子用途では、わずかな寸法の偏差でも、接触圧力、挿入力、導電性、アセンブリの位置合わせ、または製品寿命に影響を与える可能性があります。

キレン の製品情報によると、同社のプレス加工は EDM 金型加工と精密プレス加工および検査技術を組み合わせたものです。同社は、同社のプロセスでは、複雑な形状の部品、微細穴コンポーネント、0.1 mm 未満の極薄材料などの適切な用途に対して、±0.005 mm という厳しい公差を達成できると述べています。

この組み合わせにより、製造業者が寸法の一貫性を犠牲にすることなく再現可能なコンポーネントを大量に必要とする場合に、精密スタンピングが特に有益になります。

電子精密プレス部品の主な利点は何ですか?

1. 高い寸法精度

精密電子部品は、多くの場合、小型アセンブリに適合するように厳密に管理された寸法を必要とします。高度な金型設計、EDM 加工、および制御されたスタンピング パラメータにより、寸法のばらつきを低減し、部品間の一貫性を向上させることができます。

コネクタ端子やその他の導電性部品の場合、寸法精度は嵌合性能に直接影響します。一貫した形状により、メーカーは予測可能な挿入力、コンタクトの位置決め、アセンブリの互換性を維持できます。

2. 複雑な形状の機能

コンポーネントに深い溝、鋭い角、段付き穴、狭いセクション、またはその他の複雑な形状が含まれている場合、従来のスタンピングプロセスは制限に直面する可能性があります。 EDM 支援ツールは、これらの要求の厳しい形状に合わせて、より洗練された金型構造を作成するのに役立ちます。

• 微細な穴と狭い溝
• 段差構造・凹構造
• 微細な接触領域
• 鋭角な特徴
• 極薄金属部品
• 小さなバネと導電性構造

3. 効率的な量産

スタンピング金型が開発され検証されると、このプロセスでは比較的短いサイクル時間で一貫した部品を大量に生産できます。このため、安定した生産量を誇るエレクトロニクス メーカーにとって、精密スタンピングは特に魅力的です。

4. 表面品質の向上

表面状態は電気部品や機械部品にとって非常に重要です。過度のバリ、傷、変形、または粗い表面は、組み立てに問題を引き起こしたり、導電性や耐摩耗性に悪影響を及ぼす可能性があります。

キレン は、要求の厳しい用途向けの非接触 EDM 加工および鏡面仕上げ技術の使用について説明しており、該当する加工条件下での表面粗さは Ra0.2 μm 未満であると報告されています。

どのような材料が使用できますか?

材料の選択は、導電率、強度、耐食性、硬度、バネ特性、成形挙動、動作温度、および最終用途要件に基づいて行う必要があります。

適切な材料を選択することは、金型の寿命と生産コストにも影響します。高硬度または高靱性の材料には特殊な工具や機械加工戦略が必要な場合があり、大量生産の前に工学分析が重要になります。

精密プレス部品はどのように製造されますか?

信頼性の高い精密スタンピング プロジェクトは、通常、最初の生産が開始されるずっと前に開始されます。コンポーネントの図面、材料仕様、公差要件、表面仕上げ、年間生産量、および使用環境はすべて、エンジニアリング段階で検討する必要があります。

ステップ 1: 製品と図面の分析

エンジニアは、形状、公差、材料の厚さ、成形方向、重要な寸法、および潜在的な製造リスクを評価します。初期の設計分析は、変形、亀裂、過度のバリ、または困難な工具のメンテナンスを引き起こす可能性のある特徴を特定するのに役立ちます。

ステップ 2: 精密金型設計

スタンピング金型によって、最終コンポーネントをどの程度正確に形成できるかが決まります。複雑な電子部品の場合、EDM 加工を使用して微細な構造や高精度の金型形状を作成できます。

ステップ 3: 材料の準備

選択した金属ストリップまたはシートは、必要な厚さ、機械的特性、および表面状態を満たしている必要があります。材料の一貫性は、公差が非常に厳しい場合に特に重要です。

ステップ 4: スタンピングと成形

製造中、材料は制御されたスタンピング操作を経て、切断、曲げ、打ち抜き、成形、または漸進的な特徴が実現されます。安定したプロセスパラメータは、生産バッチ全体にわたって再現性を維持するのに役立ちます。

ステップ 5: 寸法検査と表面検査

検査では重要な寸法を検証し、潜在的な欠陥を検出します。 Qiren は、品質管理プロセスの一環として、三次元測定装置、光学検査装置、硬度試験を使用して報告しています。バッチ品質レポートは、生産のトレーサビリティと顧客の受け入れもサポートします。

どこで使用されますか?

電子精密スタンピング コンポーネントは、小さな寸法と高い再現性および機能的信頼性を組み合わせることができるため、さまざまな業界で使用されています。

家電

スマートフォン、ラップトップ、ウェアラブル デバイス、その他のコンパクトな製品には、限られた内部スペースに正確に収まる小型の金属コンポーネントが必要です。アプリケーションには、SIM カード ホルダー、Type-C インターフェイス コンポーネント、接触端子、FPC 関連の金属構造が含まれます。

カーエレクトロニクス

電子制御システムと電気自動車の使用の増加により、精密な導電性コンポーネントと機械コンポーネントの需要が拡大しています。潜在的な用途には、バッテリー関連コンポーネント、リレー スプリング、端子、センサー コンポーネント、および電気接続システムが含まれます。

医療機器

医療機器には、制御された寸法と信頼性の高い表面品質を備えた小型コンポーネントが必要な場合があります。精密プレス加工された金属部品は、寸法の一貫性が重要な超小型機器のコンポーネント、デバイスのハウジング、その他の特殊なアセンブリに使用されます。

通信機器

通信デバイスと高密度電子アセンブリは、正確なコネクタと導電性コンポーネントに依存しています。精密スタンピングは、繰り返し組み立てる際に一貫した形状を必要とするコンパクトなコンタクト構造の製造をサポートします。

バイヤーは精密スタンピングのサプライヤーをどのように選択すべきですか?

適切なサプライヤーを選択することは、単に単価を比較するだけの問題ではありません。精密電子部品の場合、ツーリング能力、検査システム、材料経験、エンジニアリング サポート、生産の拡張性がプロジェクトの総コストに大きな影響を与える可能性があります。

注文する前に、購入者は次の点を評価する必要があります。

• 寸法能力:サプライヤーが要求された公差を一貫して満たせるかどうかを確認します。
• ツーリングの専門知識:サプライヤーの金型設計、EDM、メンテナンス、最適化能力を確認します。
• 物質的な経験:メーカーが選択した銅合金、ステンレス鋼、チタン、またはその他の材料を理解していることを確認してください。
• 検査能力：適切な CMM、光学、またはその他の検査装置を使用して重要な寸法を測定できるかどうかを確認します。
• 本番環境のスケーラビリティ:サプライヤーがプロトタイプまたは試作バッチから安定した量産に移行できるようにします。
• 高品質のドキュメント:検査報告書と明確に定義された合格基準を求めます。
• エンジニアリングコミュニケーション:技術チームが迅速に対応することで、不必要なツールの改訂や生産の遅延を削減できます。

キレン は、そのスタンピング業務が小ロットの試作と大規模製造の両方をサポートしていると述べています。同社の生産情報では、3,000 平方メートルの施設、50 人を超える従業員、従業員の約 15% を占める研究開発チームも強調されています。同社は 20 以上の国と地域への輸出を報告しています。

よくある質問

電子精密プレス部品とは何ですか?

電子精密スタンピング部品は、電子および電気機械用途向けの精密スタンピングプロセスを通じて製造される、正確に形成された金属コンポーネントです。これらには、端子、接点、スプリング、シールド部品、導電性サポート、その他の小型部品が含まれます。

精密スタンピングはどの程度の公差を達成できますか?

達成可能な公差は、材料、形状、厚さ、工具設計、および製造条件によって異なります。 Qiren は、適切な精密スタンピング用途に対して、±0.005 mm までの寸法公差を報告しています。実際の公差は、特定の部品の図面と照らし合わせて確認する必要があります。

複雑な電子部品をカスタマイズできますか?

はい。カスタムの精密スタンピングは、顧客の図面、3D モデル、材料仕様、寸法、公差、表面要件、生産量に基づいて開発できます。 EDM 支援による金型製造は、従来の工具では製造が困難な複雑な構造に特に役立ちます。

精密電子スタンピング部品を使用しているのはどの業界ですか?

主な応用分野には、家庭用電化製品、自動車用電子機器、医療機器、通信機器、スマートホーム製品、その他の精密電子アセンブリが含まれます。

見積もりを依頼するにはどうすればよいですか?

2D 図面または 3D CAD ファイル、材料情報、年間数量、限界公差、表面仕上げ要件、および予想納期を提供すると、メーカーがプロジェクトを評価し、より正確な見積もりを作成するのに役立ちます。

結論

電子機器の小型化、高機能化が進むにつれ、製造精度の重要性がますます高まっています。電子精密スタンピングは、寸法の一貫性、複雑な成形能力、材料の柔軟性、表面品質、および拡張可能な生産の実用的な組み合わせを提供します。 EDM 支援ツール、制御されたスタンピング、系統的な検査により、メーカーは厳しい電子アセンブリ要件を満たす小型金属コンポーネントを製造できます。

キレン は、精密金型エンジニアリング、EDM 加工、スタンピング、および検査機能を組み合わせて、工具開発から生産までカスタマイズされた電子部品プロジェクトをサポートします。コネクタ、自動車エレクトロニクス、医療機器、通信機器、その他の精密アセンブリ用の高精度金属部品を調達している場合、お問い合わせ図面、材料、公差、生産量、カスタマイズされたスタンピング要件について話し合います。
