信頼性の高い大量のコネクタ生産を求めるメーカーにとって、高精度のコネクタコネクタスタンピング金型寸法精度、生産の安定性、工具寿命、全体的な製造コストに直接影響を与える可能性があります。キレンは、CNC 加工、高速スタンピング技術、自動化された生産プロセス、厳格な品質管理を使用して、要求の厳しい自動車、エレクトロニクス、家電、医療用途をサポートする精密金型開発と金属スタンピング ソリューションを専門としています。
コネクタ スタンピング モールドは、一貫した形状、厳しい公差、再現可能な性能を備えたコネクタ コンポーネントを製造するように設計された特殊な金型システムです。汎用のスタンピング工具とは異なり、コネクタ金型は非常に小さな形状、材料の挙動、漸進的成形要件、および大量生産を考慮する必要があります。 Qiren は、最大 ±0.01 mm の加工精度と 500 万サイクルを超える金型耐用年数を備えたカスタマイズされた順送および複合スタンピング金型を開発しています。精密エンジニアリング、制御された加工、検査、追跡可能な製造管理を組み合わせることで、適切に設計されたコネクタ金型は、メーカーがスクラップを削減し、生産の一貫性を向上させ、サイクルタイムを短縮し、長期的な工具コストを制御するのに役立ちます。
目次
- コネクタスタンピング金型とは何ですか?
- コネクタのスタンピングではなぜ精度が重要なのでしょうか?
- 高品質のコネクタスタンピング金型の主な特徴は何ですか?
- コネクタのプレス金型はどのように製造されますか?
- コネクタに使用されるプレス金型の種類は何ですか?
- メーカーはコネクタのスタンピング金型をどのように選択すべきですか?
- コネクタスタンピング金型ソリューションに Qiren を選ぶ理由?
- どのような業界でコネクタのスタンピング金型が使用されていますか?
- よくある質問
- 結論

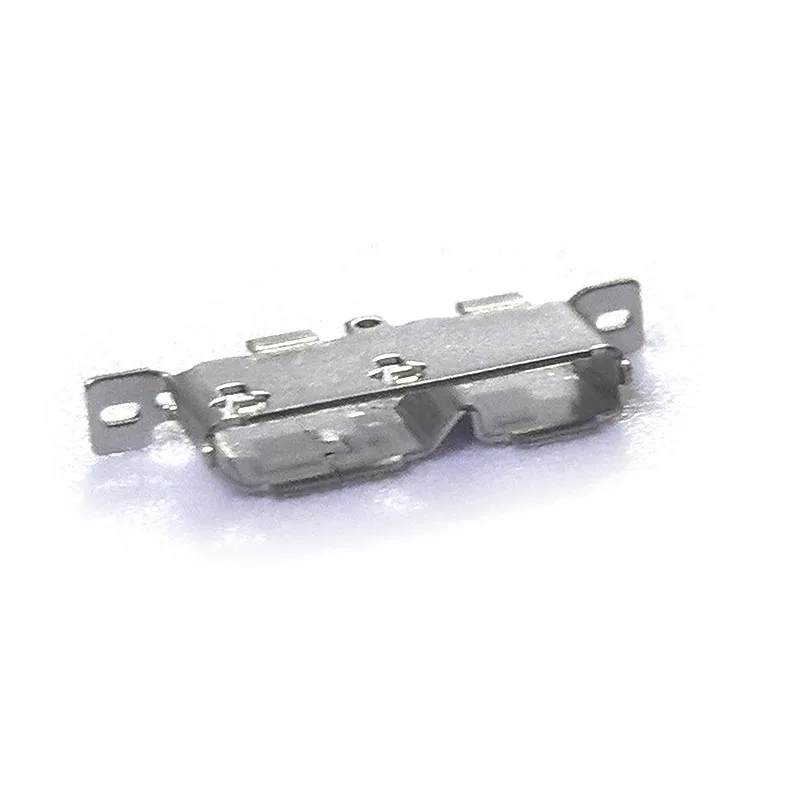

コネクタスタンピング金型とは何ですか?
コネクタ スタンピング 金型は、制御されたスタンピング操作を通じて金属ストリップ、シート、またはその他の適切な材料をコネクタ コンポーネントに変換するために使用される精密ツーリング システムです。このプロセスでは、機械的な力を加えて、事前に定義された金型設計に従って材料を切断、曲げ、成形、絞りなどの形状に加工します。
コネクタ コンポーネントには、小さな接触領域、狭いスロット、タブ、曲がり、穴、その他の複雑な形状が含まれることがよくあります。したがって、金型は、パンチ、ダイ、ガイドコンポーネント、その他の機能要素間の高精度の位置合わせを維持する必要があります。
順送スタンピングは、複数の作業を 1 つのツーリング システムに統合できるため、大量生産の場合は特に価値があります。金属ストリップは複数のステーションを通過し、完成したコネクタ部品が金型から出る前に各ステーションで特定の操作が実行されます。
- 繰り返し生産を可能にする高次元の一貫性
- 大量のコネクタ部品を効率的に処理
- 個々の操作間の手作業の削減
- レイアウトが最適化された場合のマテリアル使用率の向上
- 自動高速プレス機への対応
コネクタのスタンピングではなぜ精度が重要なのでしょうか?
コネクタ ツールを選択する際、精度は最も重要な性能要素の 1 つです。わずかな偏差でも、挿入力、電気接触、機械的保持、アセンブリの位置合わせ、または嵌合コンポーネントとの互換性に影響を与える可能性があるため、コネクタには厳しい寸法要件が求められることがよくあります。
したがって、高品質の金型には、正確な初期機械加工以上のものが必要です。設計、機械加工、熱処理、組立、試打、検査、生産メンテナンスを含む製造プロセス全体を通じて精度を維持する必要があります。
| パフォーマンスファクター | コネクタ製造における重要性 | 製造上の潜在的な利点 |
|---|---|---|
| 寸法精度 | 重要なコネクタの形状を維持 | コンポーネントの互換性を向上 |
| ツールの位置合わせ | パンチとダイの位置を制御します | 偏摩耗やプレス不良を低減 |
| 表面品質 | きれいな切断と成形をサポート | バリや材料の損傷を最小限に抑えるのに役立ちます |
| 工具寿命 | 長期的な生産の安定性を決定する | 交換コストとダウンタイムコストを削減 |
| プロセスの一貫性 | 繰り返しの部品を仕様内に収める | 品質管理と生産歩留まりの向上 |
キレン は、その精密金型製造能力により、適切な用途において最大 ±0.01 mm の加工精度を達成できると述べています。ただし、実際に達成可能な公差は、材料、コンポーネントの形状、金型構造、スタンピング装置、および顧客の仕様に従って常に確認する必要があります。
高品質のコネクタスタンピング金型の主な特徴は何ですか?
すべてのスタンピング金型が精密コネクタの製造に適しているわけではありません。工具は、コネクタの材料、形状、生産量、公差要件、および下流の組み立てプロセスに基づいて設計する必要があります。
精密金型設計
金型構造は、あらゆる切断および成形操作を正確に定義する必要があります。順送金型では、初期のステーションで発生したエラーがその後のすべての操作に影響を与える可能性があるため、慎重なステーション計画が特に重要です。
高品質な加工
CNC 加工やその他の精密製造技術により、寸法と表面品質が制御された複雑な金型コンポーネントを製造できます。適切な機械加工は、パンチ、インサート、ガイドコンポーネント、およびダイセクションの正確な組み立てもサポートします。
耐久性のあるツール構造
コネクタの製造には、数百万回のスタンピング サイクルが必要となる場合があります。適切な材料の選択、熱処理、表面処理、および耐摩耗性コンポーネントは、工具の耐用年数を延ばすのに役立ちます。
安定した生産実績
優れた金型は、最初のバッチを正確に製造するだけではありません。長時間の生産中でも一貫したパフォーマンスを維持する必要があります。したがって、工具の監視、予防保守、定期的な検査が不可欠です。
追跡可能な品質管理
製造トレーサビリティにより、プロセスの逸脱を特定し、一貫した品質を維持することが容易になります。 Qiren は、生産情報を監視し、プロセスのトレーサビリティをサポートするための製造実行システム (MES) の使用を報告しています。
コネクタのプレス金型はどのように製造されますか?
プロの金型製造は、単に鋼を必要な形状に切断するのではなく、多段階のエンジニアリングプロセスを必要とします。一般的なワークフローには次の段階が含まれます。
- 要件分析:コネクタの図面、材質、公差、生産量、プレス機、および用途の要件を確認します。
- 材料の選択:適切な金型材料を選択し、予想される負荷と摩耗に基づいて適切な処理を決定します。
- 金型構造設計:部品の形状に応じて、プログレッシブ、コンパウンド、またはその他のツール アーキテクチャを開発します。
- 精密加工：適切な機械加工プロセスを使用して、金型プレート、インサート、パンチ、ダイ、ガイド、その他のコンポーネントを製造します。
- 熱処理：必要に応じて適切な熱処理を施し、硬度、強度、耐摩耗性を向上させます。
- アセンブリとデバッグ:ツールを組み立て、位置合わせ、動き、クリアランス、機能的性能を確認します。
- 試し打ち：サンプル部品を作成して、寸法、成形品質、バリ、材料供給、生産の安定性を評価します。
- 検査と検証:合意された技術要件に照らして重要な機能を測定します。
- 制作サポート：長期運用に向けた適切な保守・点検手順を確立してください。
この構造化されたワークフローは、試行錯誤による調整のみに依存するのではなく、コネクタ図面を再現可能な製造ソリューションに変換するのに役立ちます。
コネクタに使用されるプレス金型の種類は何ですか?
最適なツール構成は、コネクタの設計と製造の目的によって異なります。一般的なソリューションには次のようなものがあります。
- 順送スタンピング金型:複数の操作を連続ステーションに統合し、大量生産に適しています。
- 複合金型:部品の構造上許可されている場合は、1 回のプレス ストローク中に複数の切断操作を実行します。
- パンチングおよびシャーリング金型:材料の正確な分離と穴あけ作業のために設計されています。
- 成形金型：コネクタ端子やコンポーネントの曲げや成形を制御する必要がある場合に使用されます。
- 絞り金型：より深い形状への制御された材料変形を必要とする適切なコンポーネントに適用されます。
キレン は、その独立した金型の研究開発能力が順送金型、複合金型、延伸金型、パンチングおよびせん断金型、圧縮金型、およびその他の精密工具ソリューションをカバーしていると述べています。
メーカーはコネクタのスタンピング金型をどのように選択すべきですか?
初期購入価格のみに基づいてツールを選択すると、生産ライフサイクル全体でコストが高くなる可能性があります。製造業者は、完全な製造要件を評価する必要があります。
| 選択基準 | 考慮すべき質問 |
|---|---|
| コネクタの形状 | 微細な特徴、狭いスロット、曲がり、または複雑なプロファイルはありますか? |
| 材料 | どのような金属合金、厚さ、硬度、表面状態をプレスするのでしょうか？ |
| 生産量 | アプリケーションはプロトタイプですか、中規模ですか、それとも年間数百万の部品ですか? |
| 必要な許容差 | コネクタの性能にとって重要な寸法はどれですか? |
| プレス設備 | 金型はプレストン数、ストローク、速度、送りシステムに適合していますか? |
| 工具寿命 | 大規模なメンテナンスや改修の前に必要な耐用年数はどれくらいですか? |
| サプライヤーの能力 | 設計、加工、試験、検査、アフターサポートはメーカーで対応してもらえますか？ |
また、製造業者は、工具を注文する前に、許容範囲、試用手順、メンテナンス要件、予備コンポーネント、納期スケジュール、および品質文書に関する明確な情報を要求する必要があります。
コネクタスタンピング金型ソリューションに Qiren を選ぶ理由?
キレン は、信頼性の高いツーリング性能を必要とする産業顧客向けの精密金型の研究開発と製造に重点を置いています。同社のコネクタ金型ソリューションは、精密機械加工、高速スタンピング技術、自動生産機能、体系化された品質管理を組み合わせています。
いくつかの機能は、コネクタ メーカーに特に関連します。
- 精密製造:適切な製造プロセスにより、厳しい工具要件に対応する高い寸法精度を達成できます。
- カスタマイズされた金型の開発:特定のコネクタ設計、材料、生産量、および設備に基づいてツールを設計できます。
- 長寿命:キレン は、該当するツーリング ソリューションの金型寿命が 500 万サイクルを超えると報告しています。
- 品質管理:同社は、ISO 9001 および IATF 16949 品質管理基準への準拠を報告しています。
- MESベースのトレーサビリティ:生産データを監視して、プロセスの一貫性とトレーサビリティをサポートできます。
- 一貫生産:設計、加工、組立、デバッグ、テスト、生産サポートを 1 つのサプライヤーを通じて調整できます。
を評価する購入者向けコネクタスタンピング金型サプライヤー、ツーリングのパフォーマンスは生産歩留まり、メンテナンスの頻度、長期的な運用コストに直接影響するため、これらの要素は価格だけよりも重要な意味を持つ可能性があります。
どのような業界でコネクタのスタンピング金型が使用されていますか?
精密コネクタ コンポーネントは、電気、電子、機械、または信号接続を一貫して製造する必要がある多くの業界で使用されています。
- 自動車:車両配線システム、電気モジュール、センサー、電子制御システム。
- 家電：電子機器やアセンブリに使用されるコンパクトなコネクタ。
- 家電製品:家電製品および制御システム用の電気接続コンポーネント。
- 医療機器:特殊な電子および電気機械機器で使用される精密部品。
- 産業用電子機器:制御システム、オートメーション機器、電気アセンブリ用のコネクタ。
電子システムがよりコンパクトになり、生産量が増加するにつれて、再現可能なスタンピング精度と信頼性の高い工具の重要性が高まり続けています。
よくある質問
コネクタスタンピング金型は何に使用されますか?
コネクタ スタンピング 金型は、制御された切断、打ち抜き、曲げ、成形、または関連するスタンピング操作を通じて、適切な金属材料からコネクタ コンポーネントを製造するために使用されます。安定した精密部品を大量に生産する場合に特に価値があります。
コネクタのスタンピング金型はどのくらいの期間使用できますか?
工具寿命は、金型の構造、材料の選択、スタンピング速度、コンポーネントの形状、メンテナンス、および生産条件によって異なります。 Qiren は、該当するコネクタ モールド ソリューションの耐用年数が 500 万サイクルを超えると報告しています。
コネクタのプレス金型はどの程度の精度を実現できますか?
精度は部品の設計、材料、工具構造、機械加工プロセス、およびプレス装置によって異なります。 Qiren は、適切な精密金型加工は約 ±0.01 mm に達する可能性があるが、最終公差は特定のプロジェクトごとに確認する必要があると述べています。
順送または複合スタンピング金型を選択する必要がありますか?
どちらのオプションが一般的に優れているというわけではありません。プログレッシブ ツーリングは、大量の複数工程のコネクタの生産に有利であることが多く、一方、複合ツーリングは、1 回のプレス ストローク中に複数の工程を完了できる場合に効果的です。適切な選択は、部品の形状、生産量、材料、プレス能力、目標コストに基づいて行う必要があります。
コネクタ スタンピング ツールのメンテナンス コストを削減するにはどうすればよいですか?
定期的な検査、適切な潤滑、適切な材料供給、摩耗コンポーネントのタイムリーな交換、および予防メンテナンスは、予期せぬダウンタイムの削減に役立ちます。適切な材料と明確なメンテナンス手順を備えた適切に設計された金型は、ライフサイクル コストも削減できます。
結論
精度コネクタスタンピング金型一貫したコネクタ寸法、高い生産効率、信頼性の高い長期的なツーリング性能を必要とするメーカーにとって、これは重要な投資です。精密な金型設計や CNC 加工から、試作スタンピング、検査、トレーサビリティ、メンテナンスに至るまで、あらゆる段階が最終的な生産結果に影響を与える可能性があります。 Qiren は、精密金型エンジニアリング能力、カスタマイズされたツーリング ソリューション、±0.01 mm と報告されている加工精度、適用可能な設計に対する 500 万サイクル以上の金型寿命、ISO 9001 および IATF 16949 品質管理システムにより、要求の厳しいコネクタ製造プロジェクトに強力な基盤を提供します。新しいコネクタ プロジェクトを計画している場合、または既存のスタンピング プロセスの改善を検討している場合は、お問い合わせ部品図面、材料要件、生産量、公差目標、カスタマイズされた金型ソリューションについて話し合うことができます。
