最小の偏差でさえ生産ライン全体を脱線させることができる現代製造の複雑な生態系では、精度を誇張することはできないツールの役割。スマートフォンの洗練されたケーシングから医療機器の複雑なコンポーネントまで、最終製品の品質は、それを作成するために使用される金型の精度にかかっています。何十年もの間、メーカーは不整合に苦労していました。これは、不均一なエッジ、不適切なコンポーネント、または機能性を損なう表面欠陥で部品を生産しました。これは、高スクラップレートにつながるだけでなく、特に精度が交渉不可能な業界でも顧客の信頼を侵食しました。精密金型を入力します：比類のない精度、再現性、信頼性を提供するために設計された専門のツール。これらの型は、単なる機械の断片ではありません。それらは、高品質で、一貫した、費用対効果の高い生産が構築される基盤です。しかし、何が作られますか精密金型そのため、彼らはどのようにしてそのような驚くべき精度を達成するのか、そしてなぜ彼らは自動車から航空宇宙に至るまでのセクターで不可欠になるのですか？このガイドは、精密型の世界を掘り下げ、彼らのメカニズム、利点、現実世界の影響を探求し、彼らが現代の製造の卓越性の基礎である理由を明らかにします。
トレンドのニュースヘッドライン：精密金型のトップストーリー
依存度の高まり
精密金型業界全体で最も検索されたニュース記事に反映されており、製造イノベーションの推進における重要な役割を強調しています。
- 「精密金型は、Q3でエレクトロニクスの欠陥率を60％削減します」
- 「自動車サプライヤーは、EVコンポーネントの需要を満たすために高度な精密金型を採用しています」
- 「医療機器メーカーは、規制のコンプライアンスのために精密金型に頼る」
これらの見出しは、精密金型のコア強度を強調しています。エラーを減らし、複雑なパーツ設計に適応し、厳しい業界標準を満たす能力です。電気自動車（EV）や医療技術のようなセクターが拡大するにつれて、精密金型の需要は急増し続けており、将来を見据えたメーカーにとって重要な投資となっています。
精密型とは何ですか？それはどのように機能しますか？
精密金型は、プラスチック、金属、またはゴムなどの原材料を形成するために使用されるカスタムエンジニアリングツールであり、しばしばマイクロンで測定される非常に厳しい許容範囲で完成した部品です（1ミクロンは0.001ミリメートル）。精度よりも速度を優先する可能性のある標準の金型とは異なり、精密金型は、正確な仕様を満たす部品を生成し、数千または数百万ユニットの一貫性を確保するように設計されています。このレベルの精度は、部品がシームレスに合わせたり、厳密な条件下で実行したり、厳しい安全基準に準拠したりしなければならない業界で重要です。
精密金型の機能は、高度な設計、高品質の材料、および正確な製造プロセスの組み合わせを中心に展開します。それがどのように機能するかの詳細な内訳は次のとおりです。
プロセスは始まります設計とエンジニアリング。コンピューター支援設計（CAD）ソフトウェアを使用して、エンジニアは生成される部品の3Dモデルを作成し、寸法や角度から表面仕上げと内部空洞まで、あらゆる詳細を組み込みます。このモデルは、通常、2つの主要なコンポーネントで構成される金型自体を設計するために使用されます。コア（パーツの内部形状を形成）とキャビティ（外部形状を形成する）です。この段階では、エンジニアは、材料の収縮（ほとんどの材料が冷却されると収縮するため）、角度のドラフト（部品の除去を確実に確保するため）、および通気（閉じ込められた空気を放出し、泡のような欠陥を防ぐ）などの要因を説明します。
次に、金型コンポーネントは次のとおりです正確な仕様に合わせて機械加工されています。これは、精密な型の「精度」が本当に生き返る場所です。コンピューター数値制御（CNC）ミリング、電気放電加工（EDM）、ワイヤーEDMなどの高度な機械加工技術を使用して、金型のコアと空洞を形作ります。 CNC Millingは、コンピューター制御された切削工具を使用して±0.001mmのタイトな許容範囲を実現しますが、電気火花を使用して材料を侵食するEDMは、従来の機械加工では不可能な複雑な形状に賛成です。その結果、すべての表面、端、およびキャビティがCADデザインをほぼ完璧な精度で一致させる型です。
機械加工されると、金型コンポーネントはそうです組み立てられてテストされました。コアとキャビティは、ガイド、エジェクターピン（完成した部分を金型から押し出すため）、および冷却チャネル（生産中の温度を調節するため）を含む金型ベースに取り付けられています。テスト中、金型は射出成形機（プラスチック部品用）またはスタンピングプレス（金属部品用）に取り付けられ、小さなバッチが生成されます。これらの部品は、座標測定機（CMM）または3Dスキャナーを使用して検査され、必要な許容値を満たしていることを確認します。冷却チャネルを改良したり、エジェクターピン位置を微調整したりするなど、調整はこの段階で最適なパフォーマンスを確保するために行われます。
本格的な生産中、精密金型は驚くべき一貫性で動作します。たとえば、プラスチックの射出成形では、溶融プラスチックが高圧下でカビに注入され、すべての空洞と細部を満たします。冷却チャネルはプラスチックを急速に冷却し、型の正確な形状に固めます。金型の寸法は非常に正確であり、製造プロセスは緊密に制御されているため、生成された各部分はその前の部分とほぼ同じです。この再現性は、精密金型を非常に価値のあるものにするものです。標準型を悩ませる変動性を排除し、廃棄物を減らし、すべての部品が品質基準を満たすことを保証します。
最新の精密金型を際立たせるのは、スマートテクノロジーとの統合です。多くの金型には、温度、圧力、サイクル時間をリアルタイムで監視するセンサーが装備されており、オペレーターに部分品質に影響を与える可能性のある逸脱を警告しています。このデータ駆動型アプローチにより、積極的な調整が可能になり、一貫性がさらに向上し、ダウンタイムが削減されます。さらに、硬化した鋼やアルミニウム合金など、高性能材料の使用は、型が大量生産の厳しさに耐えることができることを維持し、数十万サイクルにわたってその精度を維持しています。
精密金型の重要な利点
比類のない許容制御
航空宇宙や医療機器などの業界では、最小の逸脱でさえ壊滅的な結果をもたらす可能性があります。たとえば、プランジャーがずれた医療シリンジは、正しい投与量を供給できない可能性がありますが、航空機のコンポーネントにゆったりとフィットすると、安全性が損なわれる可能性があります。精密金型は、±0.001mmのタイトな耐性を達成することにより、そのようなリスクを排除し、すべての部品が正確な仕様を満たすことを保証します。このレベルの制御は、高度な機械加工、高品質の材料、厳密なテストを通じて達成されるため、精度が重要なアプリケーションの選択肢に精密金型を選択できます。
一貫した部分品質
一貫性は、信頼できる製造プロセスの特徴です。精密金型は、数千サイクルの後であっても、形状、サイズ、表面仕上げが同一の部品を生成することにより、これを提供します。この一貫性は、製造業者が各部分が標準に達していると信頼できるため、ポストプロダクション検査の必要性を低下させます。たとえば、単一の車両を組み立てるために何千もの同一のコンポーネントが必要な自動車産業では、精密金型により、すべてのボルト、ブラケット、コネクタがシームレスに合わせて、アセンブリ時間を短縮し、生産ラインのエラーを最小限に抑えることができます。
廃棄物の削減とコストの削減
廃棄物は、廃棄された部品から再加工や遅延まで、製造業の大きな費用です。精密金型は、欠陥のある部品の数を減らすことで廃棄物を最小限に抑えます。各部品は正確な仕様に合わせて生成されるため、大きすぎる、小さすぎる、または誤解されているアイテムを破棄する必要性は少なくなります。さらに、精密金型の再現性により、より効率的な材料の使用が可能になります。製造業者は、各部品に必要な原材料の量を正確に計算し、過剰なコストを削減し、コストを削減できます。時間が経つにつれて、これらの節約が増加し、特に大量の生産が行われるため、精密金型は費用対効果の高い投資になります。
複雑なデザインの汎用性
最新の製品には、ますます複雑な形状と機能が必要です。スマートウォッチ上の湾曲したガラスまたは医療カテーテルの複雑な内部チャネルを考えてください。精密金型は、EDMや5軸CNCミリングなどの高度な機械加工技術のおかげで、これらの複雑さを処理することができます。これらの技術により、標準の金型では不可能なアンダーカット、薄い壁、細かい詳細を備えた金型の作成が可能になります。たとえば、エレクトロニクス業界では、精密金型は複雑な回路を備えたマイクロサイズのコンポーネントを生成し、より小さく、より強力なデバイスの開発を可能にします。
より長い型寿命
精密金型は持続するように構築されています。硬化したH13鋼やステンレス鋼などの高強度材料で構成されており、工業生産の高い圧力、温度、繰り返しサイクルに耐えることができます。適切なメンテナンスにより、精密金型は、交換を必要とする前に、数十万の部品を生成することができます。この寿命は、標準の金型とは対照的であり、標準の金型はすぐに消耗し、ダウンタイムと交換コストの増加につながる可能性があります。製造業者にとって、より長い型寿命は、投資収益率の向上と時間の経過とともにより安定した生産を意味します。

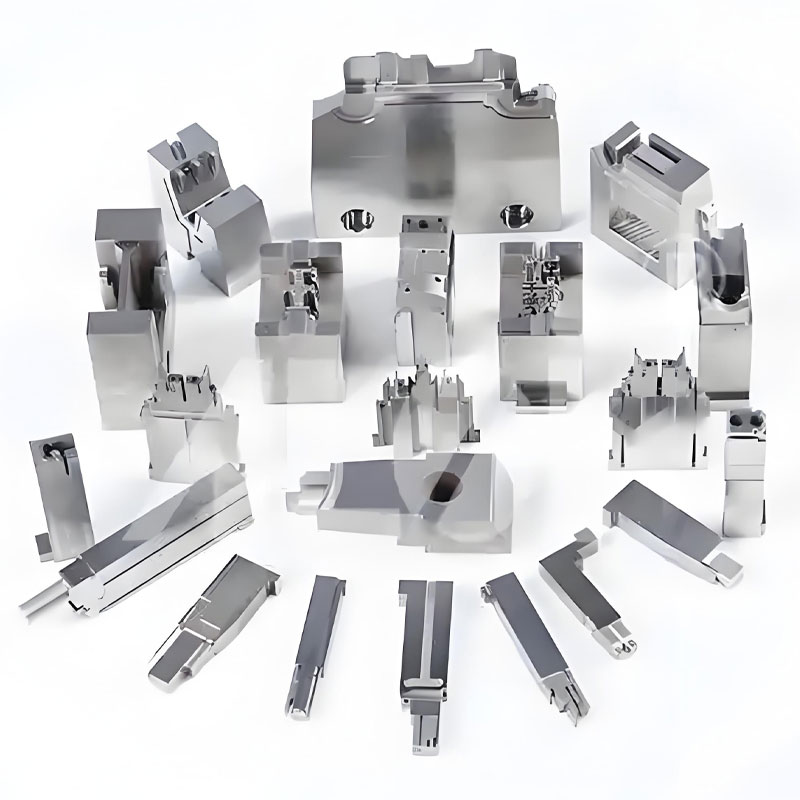

精密金型仕様
Dongguan Qiren Electronics Co.、Ltd。では、精度と信頼性の標準を設定する精密金型の作成を専門としています。当社のQRM-200年精密金型は、電子機器から医療機器まで、高性能製造の需要を満たすように設計されています。以下はその重要な仕様です。
| パラメーター |
仕様 |
| 許容範囲 |
±0.001mm –±0.005mm（部分の複雑さによって異なります） |
| 最大部品サイズ |
200mm×200mm×150mm |
| 材料の互換性 |
プラスチック（ABS、PC、POM、PA、PE）、光金属（アルミニウム合金） |
| カビ材料 |
硬化H13スチール（コアとキャビティ）、S50Cスチール（金型ベース） |
| 表面仕上げ |
RA0.02μm（ミラーポリッシュ）からRA1.6μm（テクスチャー） |
| 冷却システム |
均一な温度制御用のカスタマイズされた水路（0.1mm精度） |
| 機械加工方法 |
CNCミリング、ワイヤーEDM、シンカーEDM、研削 |
| 最大生産サイクル |
1,000,000+（適切なメンテナンス付き） |
| リードタイム |
15〜30日（設計の複雑さによって異なります） |
| 認証 |
ISO 9001、ISO 13485（医療用途向け） |
QRM-200は、その高度な冷却システムで際立っており、部品の迅速かつ均一な冷却、サイクル時間を短縮し、反りを防ぎます。硬化した鋼鉄構造は、大量生産であっても耐久性を保証しますが、幅広い材料との互換性は、多様なアプリケーションに多様化します。 QRM-200は、電子機器用のマイクロコンポーネントを生産するか、自動車システム用の大規模で複雑な部品を生産するかどうかにかかわらず、一貫した精度を提供し、世界中のメーカーに信頼できる選択肢となります。
FAQ：精密カビに関する一般的な質問
Q：精密金型はこのような緊密な許容範囲をどのように実現し、どの要因がその精度に影響を与える可能性がありますか？
A：精密金型は、高度な設計、高精度の機械加工、および高品質の材料の組み合わせにより、緊密な耐性を実現します。エンジニアはCADソフトウェアを使用して、材料の収縮と熱膨張を考慮して、正確な測定で金型を設計します。 CNCミリングやEDMなどの機械加工技術は、金型成分を設計の±0.001mm以内に形作ります。硬化鋼などの高強度材料は、摩耗を最小限に抑えます。精度に影響を与える可能性のある要因には、不適切な冷却（不均一な収縮を引き起こす）、カビ材料の疲労、維持不良（不十分な潤滑など）、および原材料特性の変動（プラスチックの粘度など）が含まれます。定期的なキャリブレーションとメンテナンスは、厳格な材料テストとともに、金型の精度を維持するのに役立ちます。
Q：精密金型を変更して、さまざまなパーツデザインを生成することができますか、それとも単一のデザインに限定されていますか？
A：精密金型は特定のパーツ設計に合わせてカスタムエンジニアリングされていますが、建設に応じて、マイナーな変更に対応するために多くを変更できます。たとえば、部品にわずかに大きな穴または修正された表面テクスチャが必要な場合、金型のコアまたはキャビティを再マシングしてこれらの変更を組み込むことができます。ただし、コアとキャビティを完全に作り直す必要があるため、パートサイズや形状の大幅な変更など、主要な設計のオーバーホールは新しい金型を必要とします。柔軟性を高めるために、いくつかの精密金型は、交換可能なインサートで設計されており、金型全体を変更せずに特定の機能（ロゴや小さな詳細など）を迅速に変更できるようになります。このモジュール式アプローチは、精度と適応性のバランスをとるため、メーカーは新しい金型の全コストを負担することなく設計を容易にします。
精密金型は、近代的な製造業の名もなきヒーローであり、電子機器から航空宇宙までの産業を電力する高品質で一貫した、複雑な部品の生産を可能にします。厳しい許容範囲を提供し、無駄を減らし、数百万サイクルでパフォーマンスを維持する能力により、メーカーが卓越性を目指して努力するために不可欠です。医療機器用のマイクロコンポーネントを生産している場合でも、自動車システム用の大規模な部品を生産している場合でも、精密金型への投資は、製品の品質を向上させ、コストを削減し、市場の競争力を強化する戦略的な決定です。
Dongguan Qiren Electronics Co.、Ltd。私たちは、私たちが作るあらゆる精度の金型に何十年もの専門知識をもたらし、高度な技術と細心の職人技を組み合わせて、クライアントのユニークなニーズを満たしています。 QRM-200pision型は、品質へのコミットメントの証であり、信頼性の高いパフォーマンスと妥協のない精度を提供するように設計されています。製造プロセスを高める準備はできましたか？
お問い合わせ今日、あなたの特定の要件について議論するために - 私たちの専門家チームがあなたの製品を際立たせる精度を達成するのを助けるためにここにいます。
