現代の金属加工および自動車産業では、高速スタンピング金型精密製造の根幹となっています。しかし、それらは一体何なのでしょうか？高速スタンピング金型は、金属シートを極めて高速で成形、切断、および複雑な部品に成形するように設計された精密設計ツールです。成形を主眼とする従来の金型とは異なり、高速スタンピング金型は迅速なパフォーマンスとミクロンレベルの精度を兼ね備えており、品質を損なうことなく大量生産を可能にします。
これらの金型は、精度と効率が収益性を左右する自動車、航空宇宙、電気部品、通信、家庭用電化製品などの業界に不可欠です。
高速スタンピング金型は自動生産ライン内で動作し、機械プレスまたはサーボ プレスを使用して、ステンレス鋼、アルミニウム、銅、炭素鋼などの材料を正確な仕様に成形します。多くの場合 1 分あたり 400 ～ 1200 ストロークを超える高いサイクル率により、ダウンタイムが最小限に抑えられ、材料の無駄が削減され、製造されるすべての部品の一貫性が保証されます。
| パラメータ | 説明 |
|---|---|
| 材質の適合性 | ステンレス鋼、真鍮、銅、アルミニウム、炭素鋼 |
| スタンピング速度 | 毎分 400 ～ 1200 ストローク |
| 公差精度 | ±0.002～0.005mm |
| 硬度（モールドベース） | HRC 58–62 |
| モールド基材 | SKD11、DC53、または超硬鋼 |
| 表面処理 | PVD/TiN コーティングによる耐摩耗性 |
| 耐用年数 | キャビティあたり 1,000 万ストローク以上 |
| アプリケーション | 端子、コネクタ、シールドケース、モーターコア、電子ハウジング |
この表は、エンジニアリングの精度と材料科学がどのように連携して、厳しい条件下でも大量生産が可能な金型を作成するかを示しています。
高速スタンピング金型は、純粋なパフォーマンスだけでなく、運用コストも削減します。堅牢な材料構成と耐摩耗性コーティングにより、工具寿命が延長され、交換間隔が最小限に抑えられるため、長期的な生産性の向上を追求する企業にとって不可欠な投資となっています。
高速スタンピング金型の動作原理は、動き、力、材料の変形の同期を中心に展開します。このプロセスは、金属のコイルが広げられ、真っ直ぐにされ、高速プレス機に連続的に供給されることから始まります。プレス機内で正確に位置合わせされたスタンピング金型は、目的の部品設計に応じて、打ち抜き、打ち抜き、曲げ、成形などの一連の動作を実行します。
金型の各セクションは特定の役割を果たします。
パンチとダイのセクション – 最終コンポーネントの形状とサイズを定義します。
ガイドポストとブッシング – 一貫した結果を得るために、パンチとダイ間の位置合わせを維持します。
ストリッパープレート – 各ストローク後に金属ストリップを除去し、固着や変形を防ぎます。
パイロット ピン システム – 各送りサイクル中に正確な位置決めを保証します。
エジェクター機構 – 完成したパーツを損傷することなくスムーズにリリースします。
コンピューター支援金型設計 (CAD/CAM) とワイヤーカット EDM テクノロジーによってサポートされているため、動作全体が最小限の振動で高速に実行され、超微細な切断および取り付け公差が可能になります。
高速生産では潤滑が重要な役割を果たします。高度なオイルスプレーシステムが統合されており、摩擦を軽減し、温度を制御し、長時間の使用でも安定した動作を保証します。その結果、厳格な寸法および美的基準を満たす精密に形成された製品が得られ、携帯電話のコネクタやモーターのステーターコアなどの複雑なコンポーネントに最適です。
主な利点は再現性にあります。適切に設計された高速スタンピング金型を使用すると、寸法のずれなく何百万もの同一の部品を製造できるため、時間と材料の両方を節約できます。高い生産性と安定した生産量を必要とする企業にとって、このテクノロジーは製造効率の基礎となります。
という疑問なぜ企業が高速スタンピング金型に投資する場合、その答えはパフォーマンス、精度、収益性によって得られます。分解してみましょう。
高速スタンピング金型は驚異的なストローク速度で動作するため、生産サイクルが大幅に短縮されます。メーカーは手作業による介入を最小限に抑えながら、1 時間あたり何千もの同一の部品を生産できます。
精密エンジニアリングにより、±0.002 mm という厳しい寸法公差が保証されます。このような精度は、自動車の安全部品から繊細なマイクロ電子端末に至るまで、完璧なパフォーマンスを要求する業界にとって非常に重要です。
SKD11 や超硬などの材料を使用し、TiN や CrN などの表面コーティングと組み合わせることで、これらの金型は優れた硬度と耐摩耗性を実現します。この耐久性により、メンテナンスの停止が減り、動作寿命が長くなります。
最適化されたスタンピングレイアウト設計と効率的なネスティングにより、無駄な材料が最小限に抑えられます。高速スタンピングにより二次加工や仕上げの必要性も減り、生産コストがさらに削減されます。
各ストロークは正確にプログラムされた経路に従うため、製品の均一性が保証されます。自動検査システムをスタンピングラインに統合して、リアルタイムの監視と欠陥検出を行うことができます。
最新の金型では、エネルギー効率の高いサーボ プレス システムが使用されており、消費電力を削減し、潤滑剤の無駄を削減し、グリーン製造の目標に沿っています。
グローバルな競争により継続的な改善が求められる時代において、高速プレス金型の採用は、納期の短縮、信頼性の向上、収益性の向上を意味します。
適切な金型を選択するには、単に仕様書を一致させるだけではなく、生産要件、材料、長期目標を理解することが重要です。専門的な選択アプローチは次のとおりです。
年間 100 万個を超える部品を生産する場合、耐摩耗性の高い超硬ベースの金型が理想的です。中量生産の場合、DC53 鋼金型はパフォーマンスとコストの優れたバランスを提供します。
精密コネクタや電子端子などの複雑なコンポーネントの場合は、複数のプレス加工を 1 つの連続プロセスに統合する多段階順送金型を選択してください。
ストローク速度とトン数の両方の点で、金型がプレス機の能力と一致していることを確認してください。不一致があると、工具寿命が短くなったり、部品の品質が損なわれる可能性があります。
金型のメンテナンス スケジュール、再研磨の間隔、交換部品の入手可能性については、サプライヤーにお問い合わせください。信頼できるアフターサービスネットワークにより、工具の寿命が大幅に延長されます。
高品質の金型メーカーは、CNC 加工、ワイヤーカット EDM、CMM 検査を使用して精度を検証します。量産前に寸法精度を確認するため、必ず測定報告書をご請求ください。
金型サプライヤーの専門知識は、生産の信頼性に直接影響します。実証済みの技術的背景、設計能力、ISO9001 などの業界認証を備えた会社を選択してください。
Q1：高速スタンピング金型ではどのような製品が作れますか？

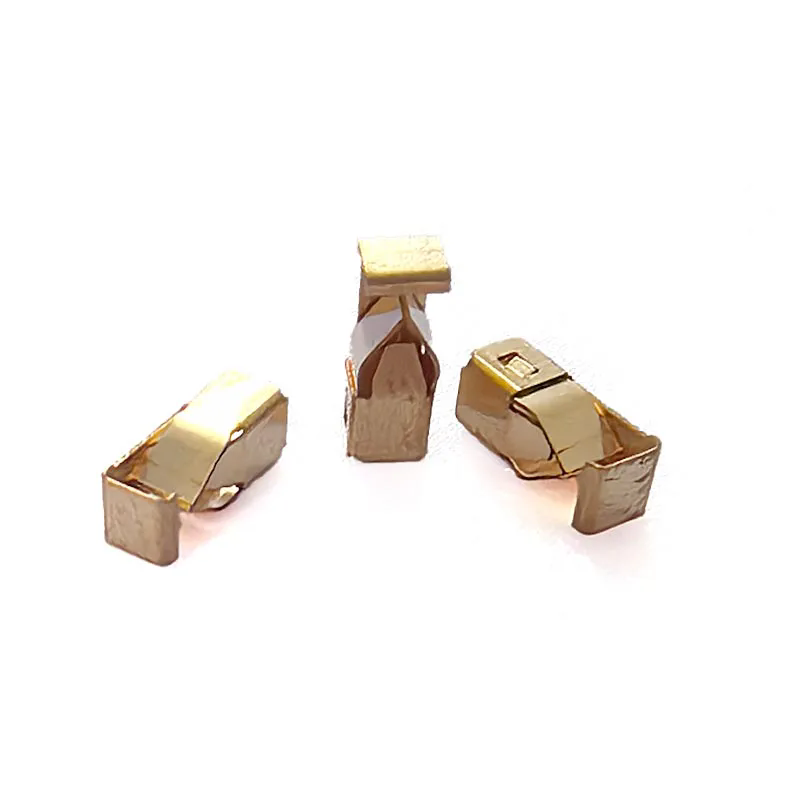

A: 高速スタンピング金型は、電気端子、モーター コア、金属シールド、バッテリー コネクタ、自動車センサー ハウジングなどの精密部品の製造に最適です。その柔軟性により、複数の業界にわたって小さな部品から大きな部品までを形成することができます。
Q2: 高速スタンピング金型はどのくらいの頻度でメンテナンスする必要がありますか?
A: メンテナンスの頻度は材質の硬さ、動作速度、生産量によって異なります。一般に、定期検査は 200,000 ～ 300,000 ストロークごとに行う必要がありますが、最高の性能を維持するには 300 ～ 500 万ストローク後に再研磨または部品交換が必要になる場合があります。
今日の精度重視の製造環境において、高速スタンピング金型は、高速で信頼性が高く、コスト効率の高い生産の基盤となっています。これらにより、業界は比類のない精度と再現性を維持しながら、厳しい納期を守ることができます。
